不論用何種電磁吸盤，都要防止冷卻液對線圈的侵蝕作用。為此，在電磁吸盤內部空腔注有瀝青或礦物油。

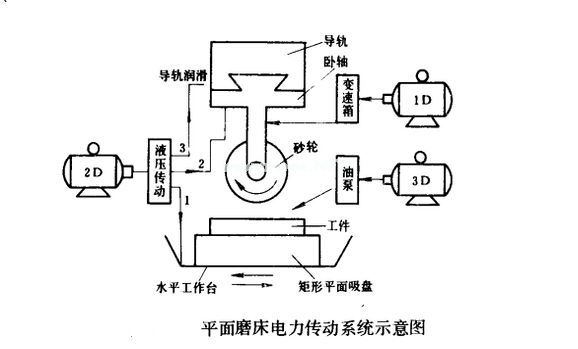

眾所周知，模具加工和其他對精度、光潔度要求較高的零件加工，常常需要使用平面磨床來加工平面。使用平面磨床時，工件時放在裝于水平工作臺上的矩形平面吸盤上，后者是依靠電磁吸力將工件吸牢。如圖所示，水平工作臺是利用液壓傳動在橫向作左右往復運動，其上方的臥軸亦利用液壓傳動在縱向作前后往復運動。臥軸上裝設著由電動機1D拖動的砂輪，當砂輪轉動時，工件也在左右移動，它們互相研磨，就實現了磨削加工。

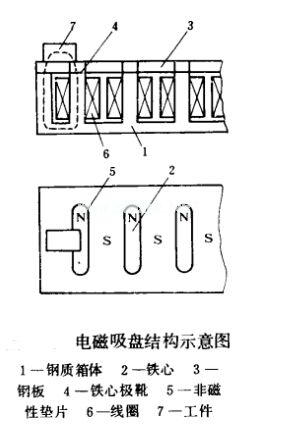

電磁吸盤的結構如下圖所示。在鋼質箱體的內部裝有許多貼心，每一個鐵心上繞一只線圈，線圈通直流電。箱體上放有一塊鋼板，在鋼板中嵌裝入鐵心極靴之間夾有非磁性墊片，他們可用鉛銻合金、鉛錫合金以及青銅等材料制造。工件放在鋼板上面，并且把非磁性墊片蓋住。當線圈通電時，就產生磁力線，它經被加工的零件形成閉合回路，而工件則被牢牢吸住在臺面上。


為了能吸牢較小的工件，兩極間的距離應當做的很小，但這要收到線圈體積的限制。因此，設計了一種單線圈式電磁吸盤，如下圖所示。這種吸盤只有一只線圈，它裝在鋼質箱體內部。箱體上面有鋼板，其上每相隔不遠就嵌入一片非磁性墊片（薄層）。工件放在鋼板上面。當線圈通入電流時，便有磁通產生，其中有一部分經鋼板蓋的下部形成閉合回路，另外一部分則穿過工件形成閉合回路，所以能將工件牢牢吸住。
